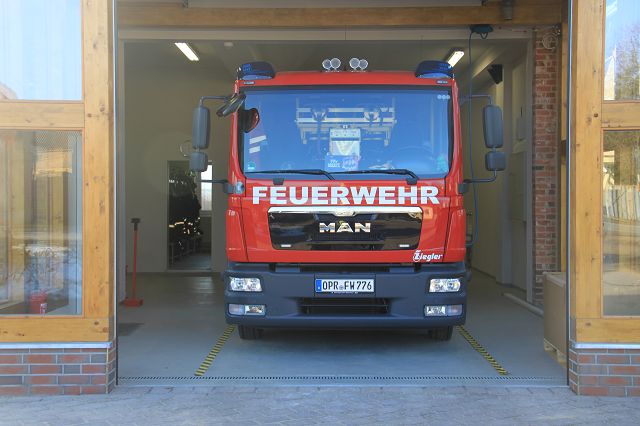

Gerätehaus: Wilhelm-Pieck-Str. 73, 16845 Dreetz

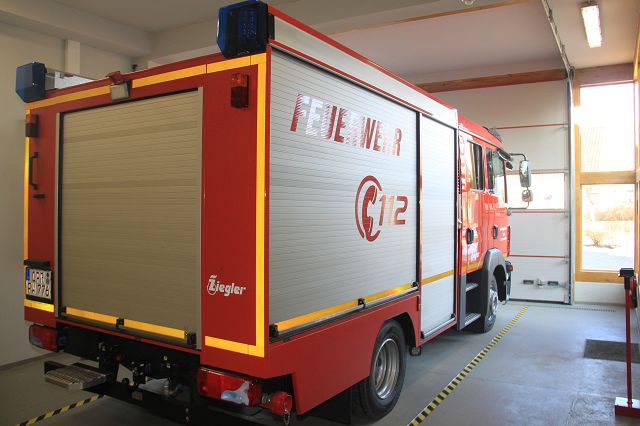

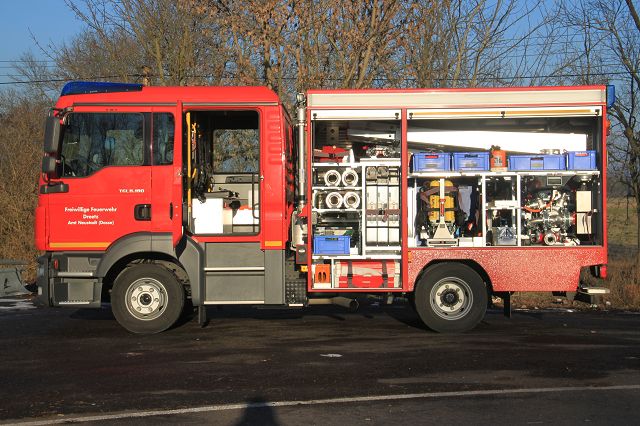

Tragkraftspritzenfahrzeug-Wasser (TSF-W)

Fahrzeugtyp MAN TGL 8.180-Ziegler – TSF-W

Klassifizierung:	Tragkraftspritzenfahrzeug Wasser
Hersteller:	MAN
Modell:	TGL 8.180
Auf-/Ausbauhersteller:	Ziegler
Baujahr :	2016

Beschreibung:

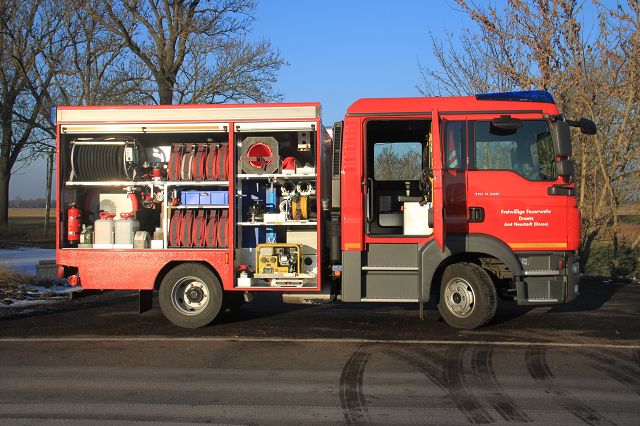

Tragkraftspritzenfahrzeug-Wasser (TSF-W) auf Basis eines MAN TGL 8.180 4x2 BB und dem feuerwehrtechnischen Auf- und Ausbau durch die Firma Ziegler Feuerwehrgerätetechnik GmbH & Co. KG Mühlau.

Technische Daten:

Fahrgestell: MAN TGL 8.180 4x2 BB
Motor: MAN D0834 - 132 kW (Reihen-4-Zylinder Dieselmotor)
Leistung: 132 kW / 180 PS bei 2.400 U/min
Drehmoment: 700 Nm bei 1.400 U/min
Hubraum: 4.580 cm³
Länge: 6.300 mm
Breite: 2.300 mm
Höhe: 2.800 mm
Radstand: 3.350 mm
Getriebe: automatisiertes 6-Gang-Schaltgetriebe ZF Tip Matic
Antrieb: Straßenfahrgestell
Gesamtgewicht: 7.490 kg
Leergewicht: 5.215 kg
Höchstgeschwindigkeit: 100 km/h
Besatzung: 1/5//6
Lichtmast, pneumatisch, 2x42Watt Xenon 24V

Aufbau:
Ziegler - TSF-W; Aufbau in ALPAS-Bauweise (Alu-Paneel-System) mit 5 Geräteräumen und ZOR-System (Ziegler-Optimiertes-Rolladensystem); Umfeldbeleuchtung

Beladung

Fahrer- Mannschaftsraum FMR

Fahrerraum:

1	Handleuchte
1	Handscheinwerfer
1	Handsprechfunkgerät
2	Warnleuchten
1	Atemschutzüberwachungstafel

in Sitzbank:

1	Wagenwerkzeug
1	Wagenheber
1	Abschleppseil
1	Feuerwehrverbandskasten
6	Bindestricke
1	Krankenhausdecke
1	Tragetuch
9	Warnkleidung

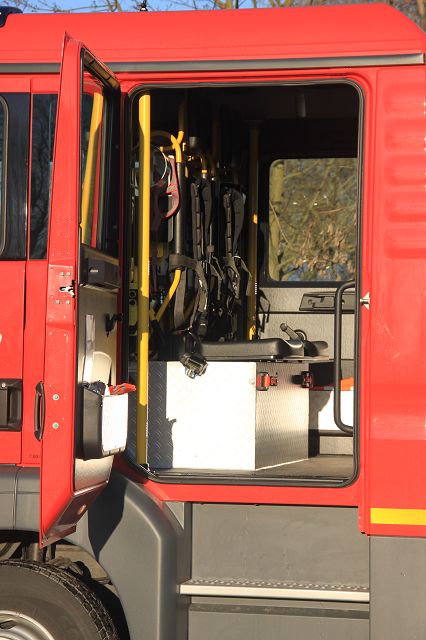

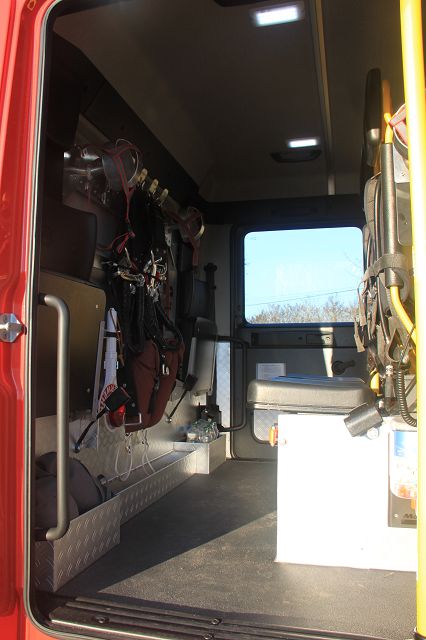

Mannschaftsraum:

1	Satz Gehörschutzstöpsel
2	Nothämmer mit Gurtmesser
2	Handleuchten
2	Handsprechfunkgeräte
2	Atemschutzgeräte
2	Atemanschlüsse
2	Warndreiecke
2	Kombifilter
10	partikelfiltrierende Halbmasken
1	Anhaltestab
2	Feuerwehrleinen

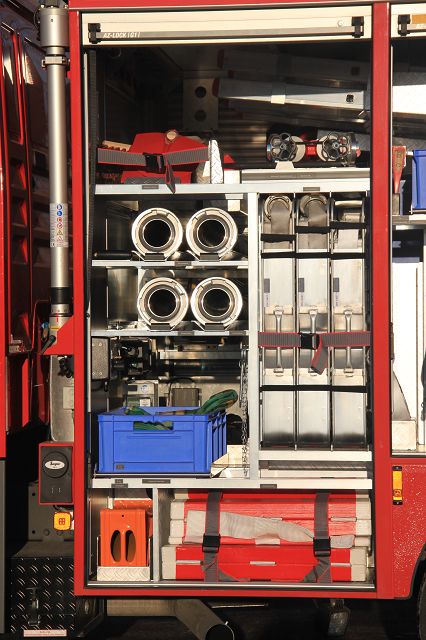

Geräteraum G1

1	Stechschaufel
1	Sandschaufel
2	Stoßbesen
1	Standrohr 2B
1	Schlüssel C Unterflurhydrant
1	Einreißhaken
4	Saugschläuche

Kunststoffbehälter G1/1:

1	Anhängerkupplung Variosystem

In Schlauchtragekörben:

9	Druckschläuche C 15m
2	Unterlegkeile
3	Schlauchbrücken

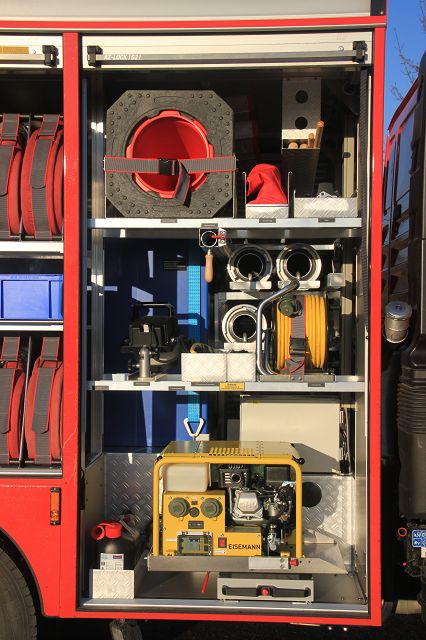

Geräteraum G2

4	Verkehrsleikegel
1	Krankentrage
1	Stativ
1	Abgasschlauch
1	Metalldampfentladungsleuchte
1	Fehlerstromschutzschalter
1	Sturmverankerungssatz
1	Kabeltrommel
1	Kanister Benzin 5l

auf Auszug:

1	Stromerzeuger 3kVA

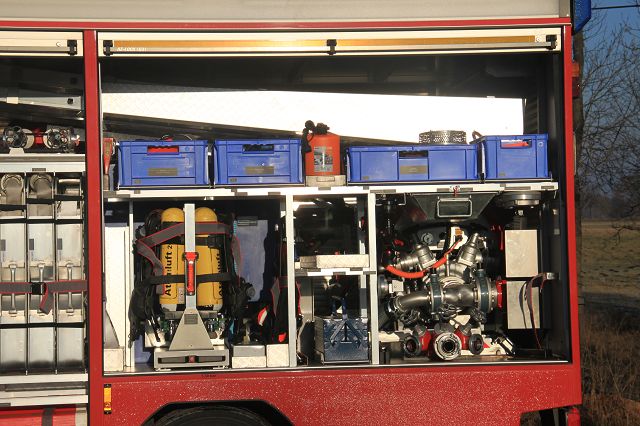

Geräteraum G3

Axt

im Kunststoffbehälter G3/1:

2	Schnittschutzbekleidung
2	Forsthelme

im Kunststoffbehälter G3/2:

1	Kettensäge
1	Ersatzkette
2	Spaltkeile
1	Doppelkanister

im Kunststoffbehälter G3/3:

1	Saugkorb
1	Drahtschutzkorb
2	Mehrzweckleinen

im Kunststoffbehälter G3/4:

1	Schwimmboje
1	Luftpumpe
1	Befülleinrichtung Löschrucksack
3	Seilschlauchhalter
7	Kombifilter

auf Auszug:

2	Atemschutzgeräte
2	Feuerwehrleinen
2	Atemanschlüsse
1	Nothammer mit Gurtmesser
2	Brandfluchthauben
1	Löschrucksack
1	Bügelsäge
1	Halligan-Tool
1	Spalthammer
1	Bolzenschneider
1	Werkzeugkasten
3	Hohlstrahlrohr C
1	Mulde
1	Übergangsstück A-B
2	Übergangsstück B-C
1	Übergangsstück C-D
2	Kupplungsschlüssel ABC
1	Verteiler
1	Kübelspritze

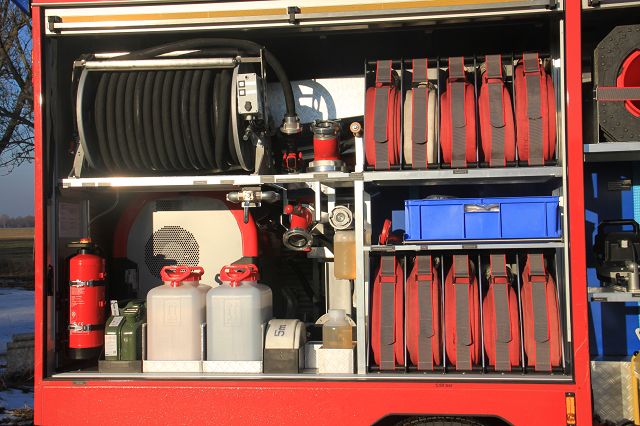

Geräteraum G4

1	Druckschlauch formstabil 50m
1	Hohlstrahlrohr C
1	Sammelstück
1	Kurbel für Haspel

in Rollschauchfächern:

5	Druckschläuche B 20m
1	Feuerlöscher P6
1	Kanister 10l Benzin
1	Ausgießer
2	Ölbindemittel 20L
1	Druckschlauch B 5 m
1	Stützkrümmer mit Hohlstrahlrohr B
1	Mittelschaumpistole
1	Schaummittel für Mittelschaumpistole
1	Fußschalter für Haspel
1	Reversierstarter
1	Schlüssel B Überfluhrhydrant
